ITP3-Modul - USBCH376

Das ITP3-Modul - USBCH376 stellt ein CP/M-Laufwerk für ein ITP3-Server-Modul (z-meic, i-meic) bereit.

Alle ITP3-CP/M-Laufwerke nutzen das gleiche Format:

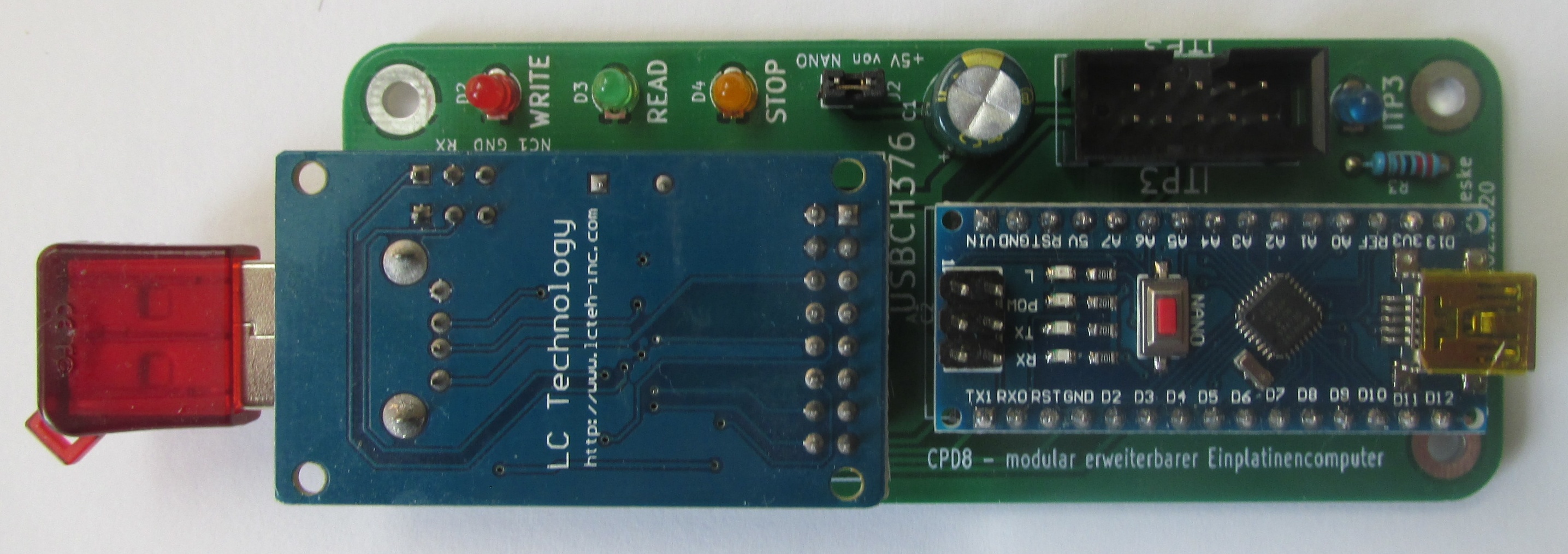

Das USBCH376 Board nutzt ein U Disk Read und Write-Modul mit dem IC CH376 das zusammen mit einem kleinen USB-Stick als CP/M Laufwerk betrieben wird. Zur Ansteuerung des CH376 und der LEDs sowie die Bedienung des ITP3-Protokolls wird ein Arduino Nano genutzt.

Die Schaltung und die Hardware sind sehr einfach, da diese nur die beiden Boards (CH376, Nano) aufnehmen und verbinden sollen.

1. Hinweise zum Betrieb

Zum Betrieb des USBCH376 wird ein (kleiner) USB-Stick benötigt. Dieser muss mit dem Dateisystem FAT16 oder FAT32 neu formatiert werden.

USBCH376 CP/M-Laufwerks-Datei: DRIVE.ZIP

Anschliessend wird auf diesen Stick die hier angegebene Datei "DRIVE.IMG" gespielt.

Die Datei enthält ein leeres CP/M-Laufwerk, das nun über ein anderes Laufwerk (meist CONSOLE64) mit CP/M-Dateien bespielt werden kann.

2. Schnellinstallation mit BitBurner

USBCH376 HEX-Datei: CH376B_NANO.zip

Zur schnellen Installation genügt es, die Intel-Hex-Datei der Firmware des USBCH376 (siehe Download) in den NANO zu brennen.

Dazu ist ein AVR ISP-Programmer und die Installation der dafür notwendigen Treiber erforderllich.

Als Brennprogramm kann BitBurner von Nick Metcalfe genutzt werden. Unter:

BitBurner

sind der Download-Link und einige Hinweise zum Programm angegeben.

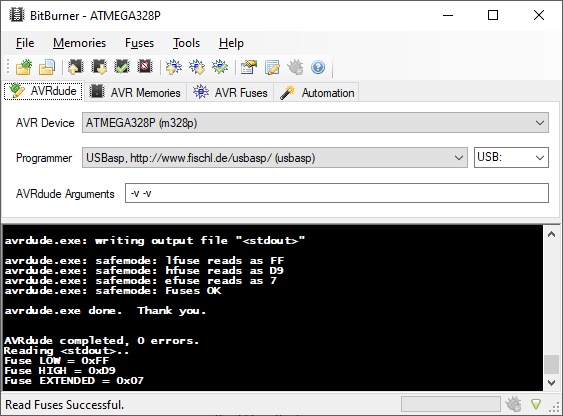

Nach dem Start des Programms BitBurner wird unter dem Reiter AVRdude und dem Auswahlmenü AVR Device der zu programmierende Mikrocontroller ausgewählt. Für das USBCH376-Board ist es der ATMEGA328P.

Unter dem Auswahlmenü Programmer wird das Protokoll des aktuell angeschlossenen AVR ISP-Programmer ausgewählt. In diesem Beispiel wurde ein USBasp AVR ISP Programmer genutzt. Der USBasp AVR ISP Programmer nutzt das Protokoll (usbasp).

Die Fuses des Arduino Nano müssen nicht verändert werden.

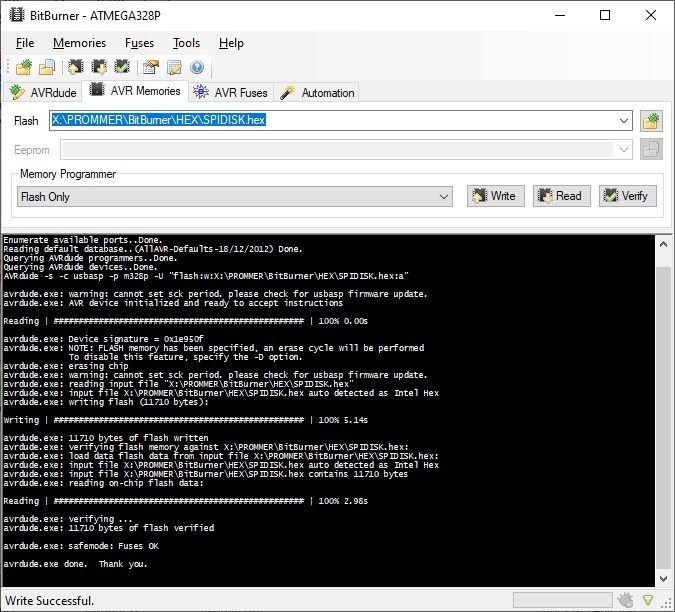

Zum Brennen des Flash-Speichers des Mikrocontrollers wird unter dem Reiter AVR Memories und dem Auswahlmenü Flash der Pfad der Intel-Hex-Datei mit den zu brennenden Daten ausgewählt.

Mit dem Button Write wird der Inhalt der ausgewählten Intel-Hex-Datei in den Flash des Microcontrollers (hier NANO) gebrannt.

Alle Meldungen des Programms avrdude werden im Meldefenster unten angezeigt.

Der Programmer überschreibt den Bootloader des Arduino Nano. Sollte später dieser Arduino Nano noch einmal über die Arduino IDE genutzt werden, muss der Bootloader neu geflasht werden.

3. Download des RONPAS-Quelltextes

Quelltext USBCH376 Version 1.0 vom 13.01.2022 (für RONPAS-Compiler): RONPAS_CH376.ZIP

Für die Übersetzung des Quelltextes wird der RONPAS-Compiler benötigt.

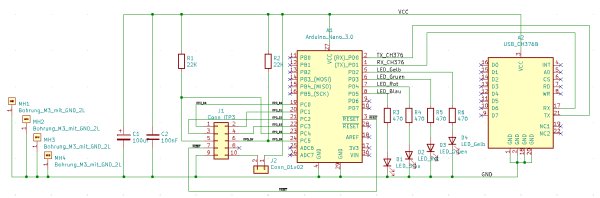

4. Schaltplan

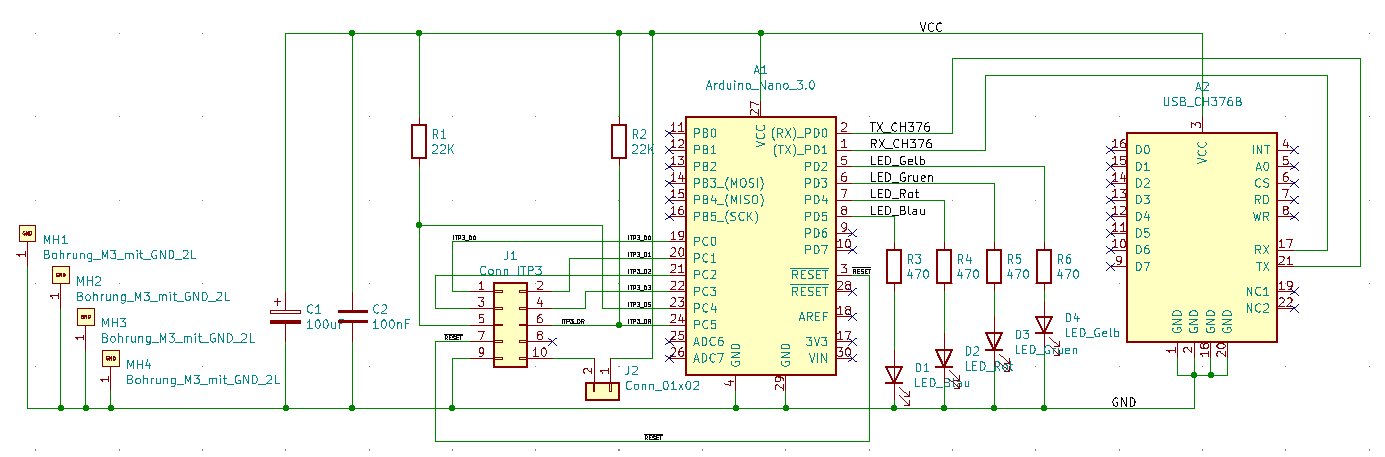

Schaltplan USBCH376 als PDF: BRD_CH376.pdf

Schaltplan USBCH376 als SVG: BRD_CH376.svg

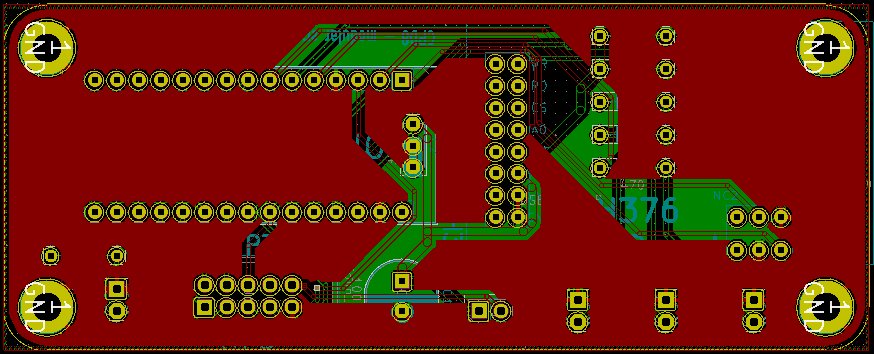

5. KiCAD und Gerberdateien

Hier sind alle notwendigen KiCAD-Dateien inklusive der projektspezifischen (meist eigene) Symbole und Footprints.

USBCH376 KiCad-Dateien: KiCAD5_CH376.zip

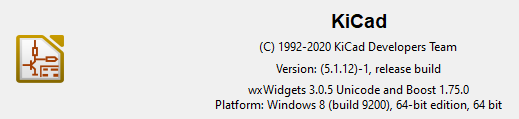

Für die Entwicklung wurde KiCAD Version 5.1.12 genutzt.

Die hier angegebenen Gerberdateien sind die Originaldateien, mit denen der Prototyp angefertigt wurde.

USBCH376 Gerber-Dateien, Stand 30.12.2020: gerber_USBCH376.zip

Die Gerberdateien können direkt an einen Leiterplattenfertiger weitergeleitet werden.

Für die Anfertigung meiner Prototypen habe ich jlcpcb.com genutzt (sehr günstig, sehr gute Qualität und schnelle Lieferung (meist um die 10 Tagen nach Bestellung)).

6. Beispiele

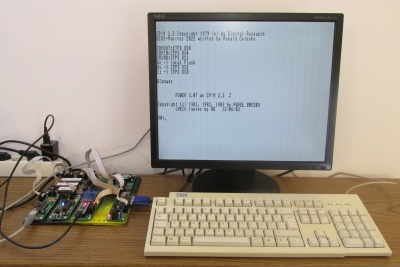

6.1. Beispiel - z-meic, SNDMOD3, PS2KBD, SPIDISK3, USBCH376 und TXTVGA3

7. Entwicklungsstand der Hard- und Software

Die Hard- und Software des USBCH376-Moduls wurde über Jahre immer weiter optimiert. Der hier vorgestellte Stand gilt derzeit als abgeschlossen.
