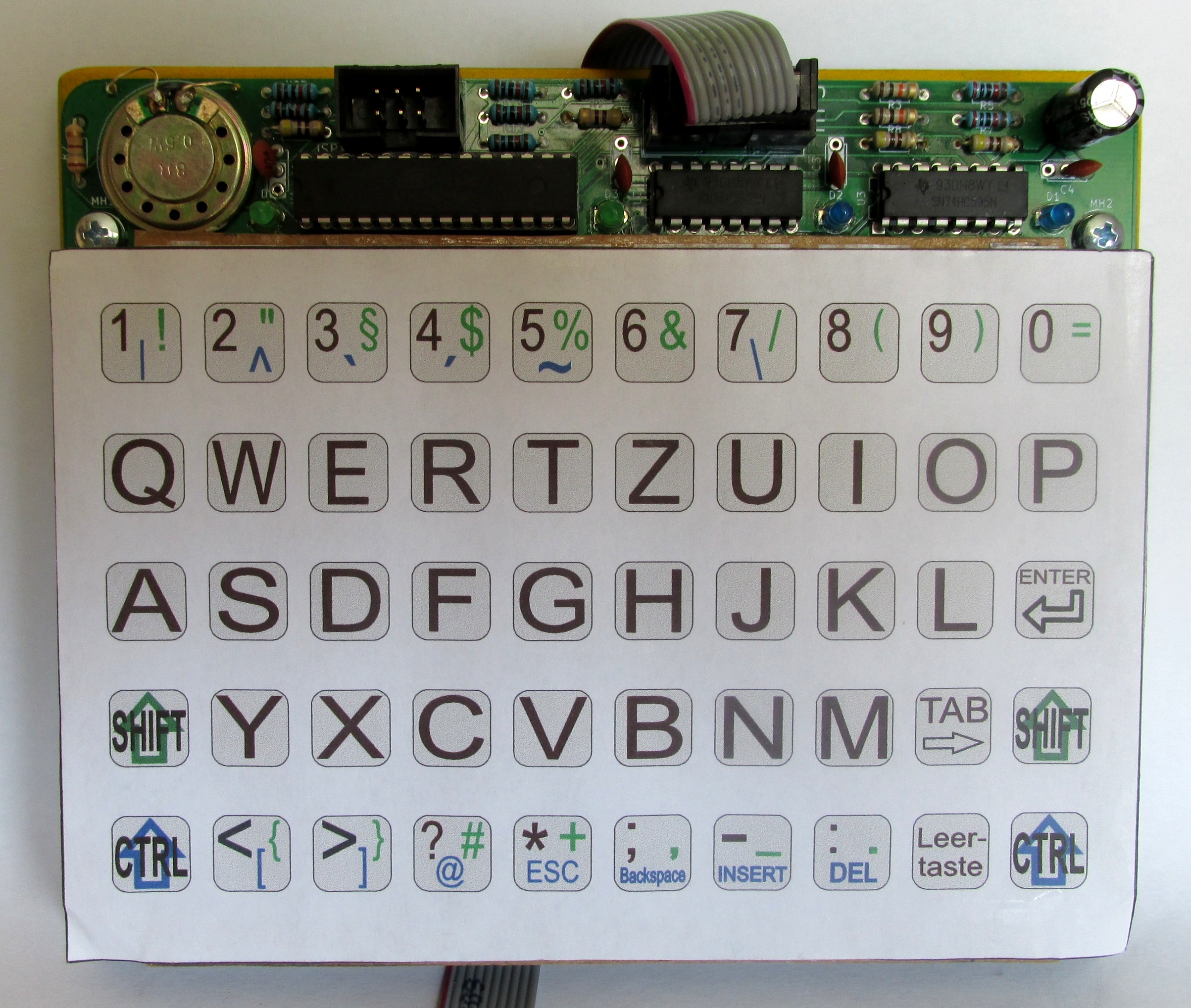

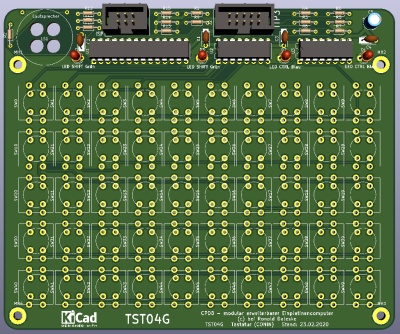

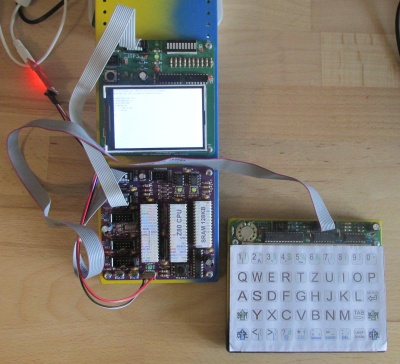

Das ITP3-Modul - TST04G ist eine Tastatur mit Kurzhubtasten als CONIN-Schnittstelle für einen ITP3-Server (z-meic, i-meic). Für dieses Modul wurden die etwas größeren Kurzhubtasten 12x12mm genutzt. Das Platinenlayout ermöglicht ebenfalls die Nutzung kleinerer Kurzhubtasten mit 6x6mm.
Die Anforderungen an die Hardware für die Tastatur TST04G sind sehr gering. Es reicht ein ATMEGA8 mit voreingestellten FUSES (interner Oszillator). Das ITP3-Protokoll passt sich automatisch allen Taktraten an.
 |
TST04G HEX-Datei: TST04G.zip |
Zur schnellen Installation genügt es, die Intel-Hex-Datei der Firmware des TST04G (siehe Download) in den ATMEGA8 zu brennen.
Dazu ist ein AVR ISP-Programmer und die Installation der dafür notwendigen Treiber erforderllich.
Als Brennprogramm kann BitBurner von Nick Metcalfe genutzt werden. Unter:
sind der Download-Link und einige Hinweise zum Programm angegeben.

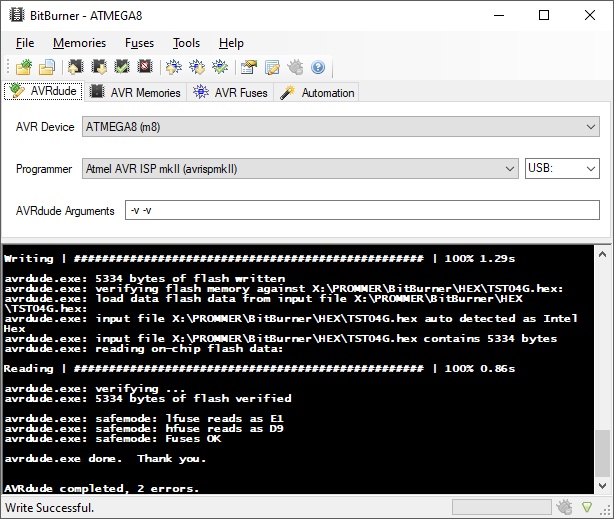

Nach dem Start des Programms BitBurner wird unter dem Reiter AVRdude und dem Auswahlmenü AVR Device der zu programmierende Mikrocontroller ausgewählt. Für das TST04G-Board ist es der ATMEGA8.
Unter dem Auswahlmenü Programmer wird das Protokoll des aktuell angeschlossenen AVR ISP-Programmer ausgewählt. In diesem Beispiel wurde der AVR ISP mkII Programmer (Atmel kompatibel) genutzt. Der AVR ISP mkII Programmer nutzt das Protokoll Atmel AVR ISP mkII (avrispmkII).

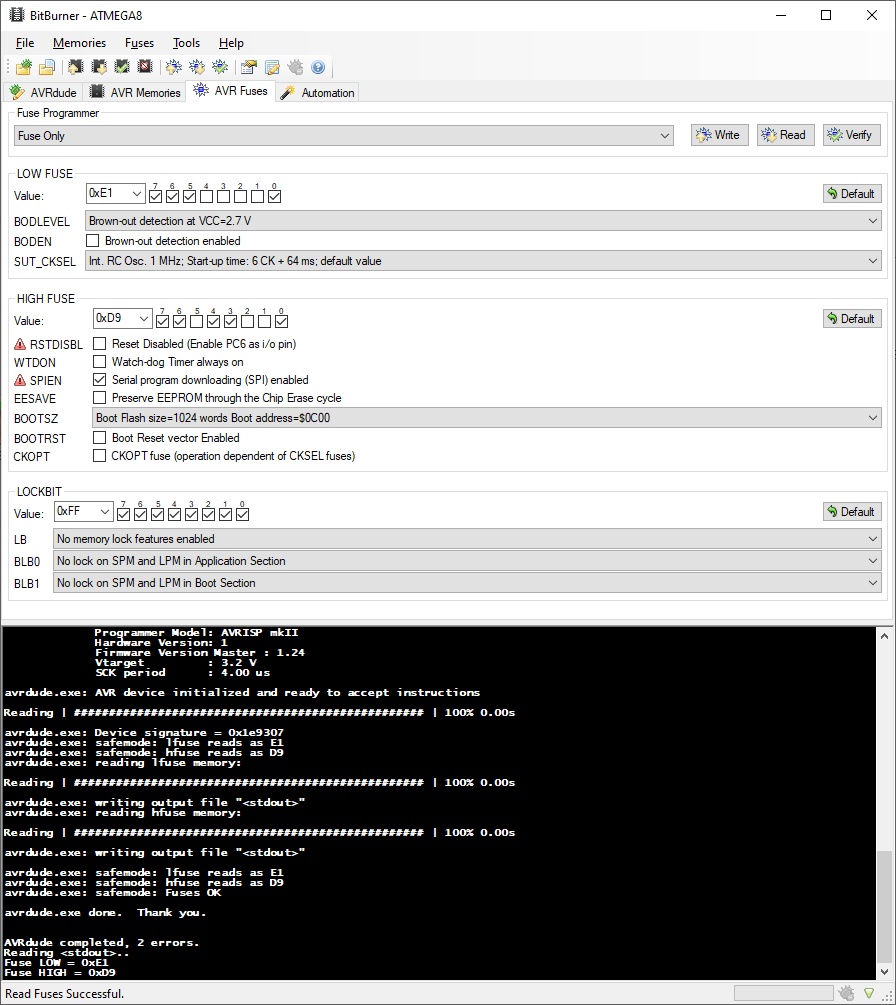

Anschliessend können unter dem Reiter AVR Fuses die Fuses des Mikrocontroller auf dem Zielboard gelesen und neu beschrieben werden.
Für das TST04G-Board bleiben die Fuses bei:
Low Fuses: E1
High Fuses: C9

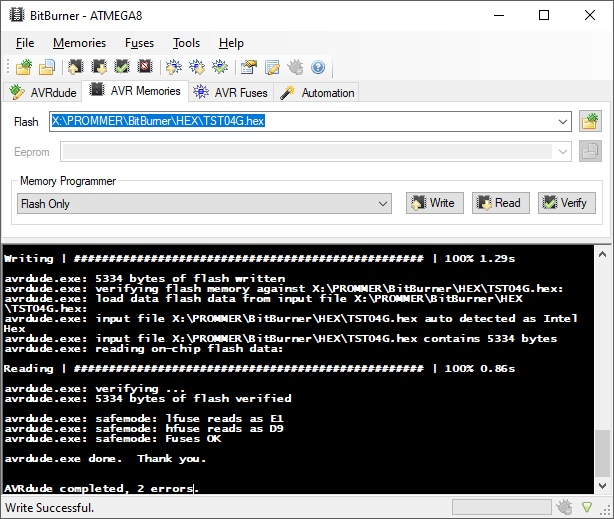

Zum Brennen des Flash-Speichers des Mikrocontrollers wird unter dem Reiter AVR Memories und dem Auswahlmenü Flash der Pfad der Intel-Hex-Datei mit den zu brennenden Daten ausgewählt.
Mit dem Button Write wird der Inhalt der ausgewählten Intel-Hex-Datei in den Flash des Microcontrollers (hier ATMEGA8) gebrannt.
Alle Meldungen des Programms avrdude werden im Meldefenster unten angezeigt.
|

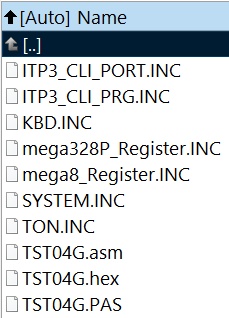

Quelltext TST04G Version 1.0 vom 23.04.2020 (für RONPAS-Compiler): RONPAS_TST04G.ZIP |
Für die Übersetzung des Quelltextes wird der RONPAS-Compiler benötigt.
Die Fuses des ATMEGA8 müssen wie folgt gesetzt sein:
Low Fuses: E1
High Fuses: D9
Dies entspricht der Originaleinstellung der Fuses eines neu gekauften ATMEGA8 Mikrocontrollers (interner Oszillator).
|

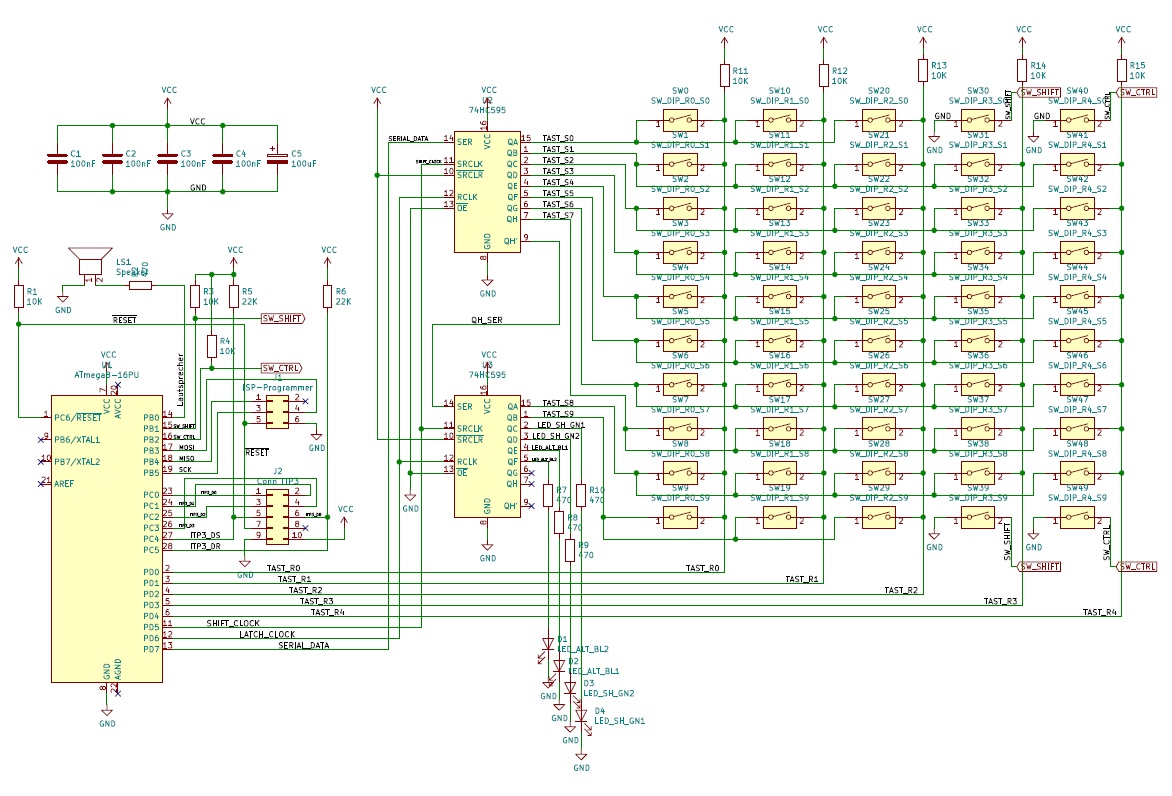

Schaltplan TST04G als PDF: TST04G.pdf |
|
Schaltplan TST04G als SVG: TST04G.svg |
Hier sind alle notwendigen KiCAD-Dateien inklusive der projektspezifischen (meist eigene) Symbole und Footprints.
|
TXTVGA3 KiCad-Dateien: KiCAD5_TST04G.zip |

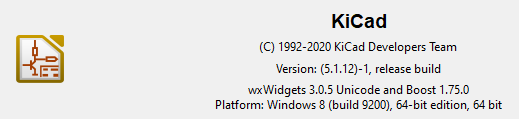

Für die Entwicklung wurde KiCAD Version 5.1.12 genutzt.

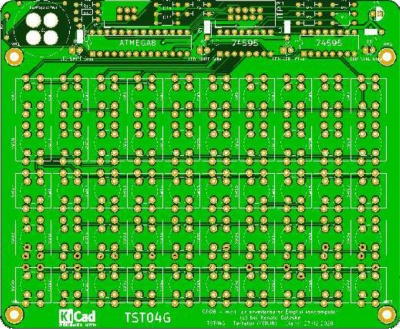

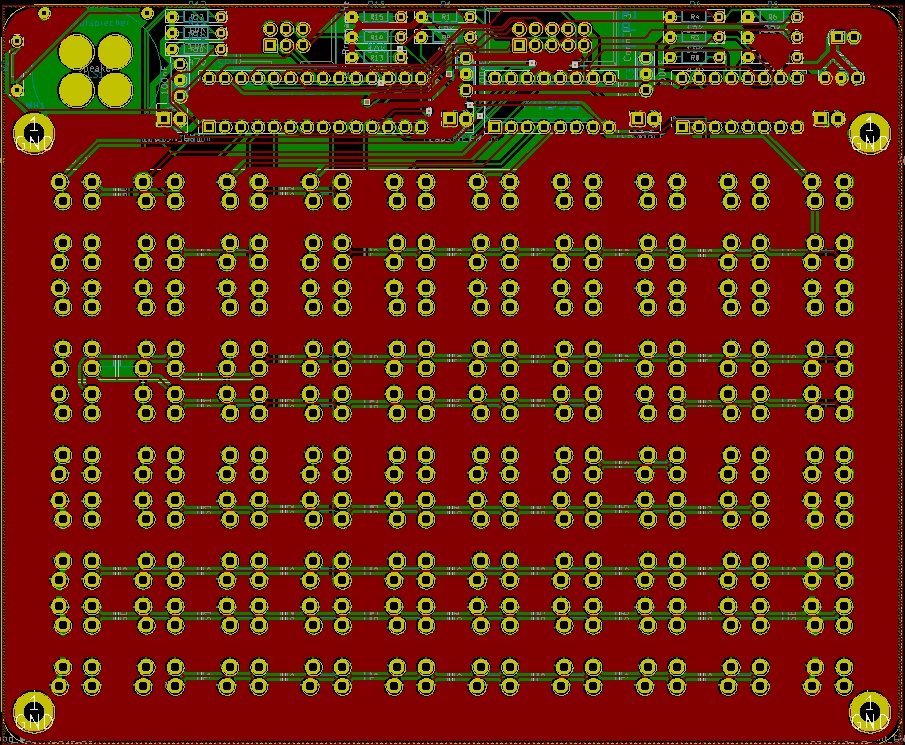

Die hier angegebenen Gerberdateien sind die Originaldateien, mit denen der Prototyp angefertigt wurde.
|
TXTVGA3 Gerber-Dateien, Stand 25.02.2020: gerber_TST04G.zip |
Die Gerberdateien können direkt an einen Leiterplattenfertiger weitergeleitet werden.
Für die Anfertigung meiner Prototypen habe ich jlcpcb.com genutzt (sehr günstig, sehr gute Qualität und schnelle Lieferung (meist um die 10 Tagen nach Bestellung)).
Die Hard- und Software des TST04G wurde über Jahre immer weiter optimiert. Der hier vorgestellte Stand gilt derzeit als abgeschlossen.
