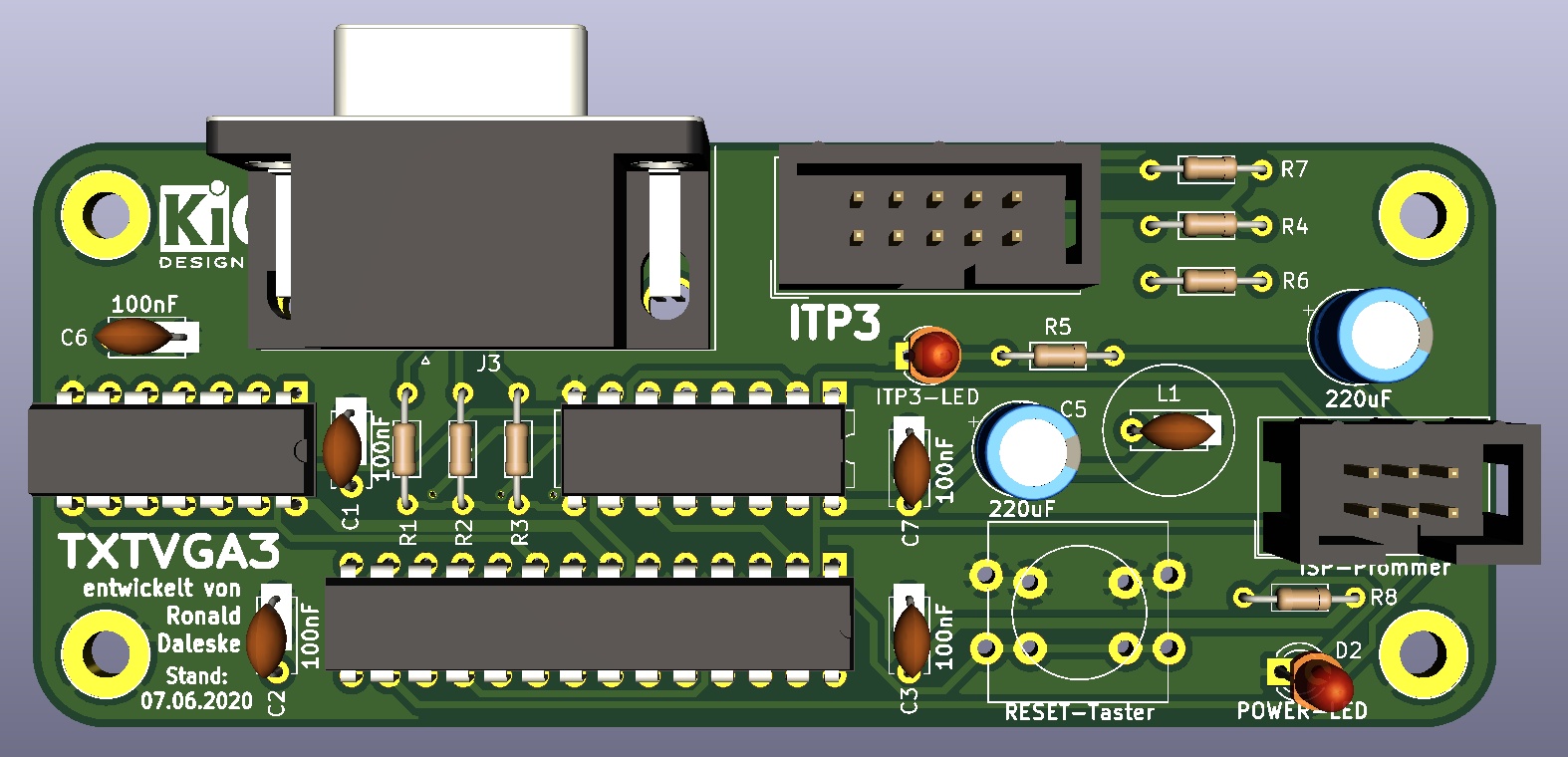

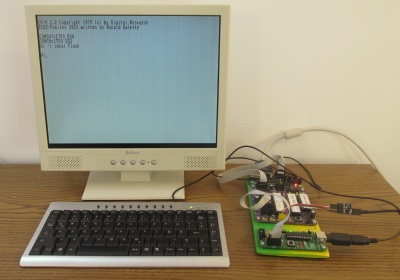

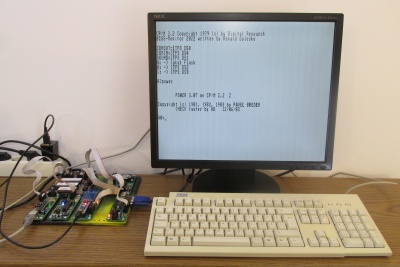

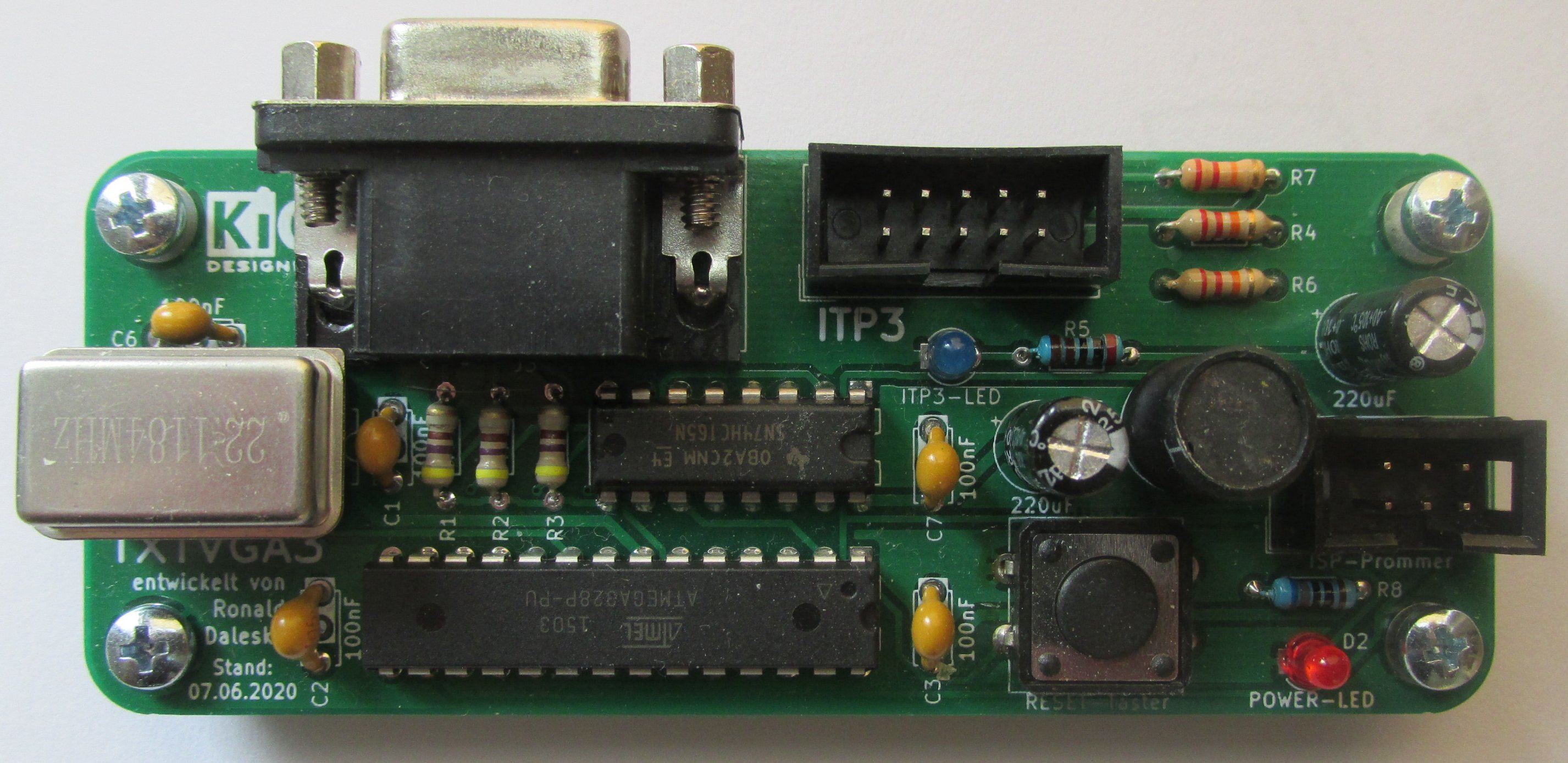

Das ITP3-Modul - TXTVGA3 bildet eine CONOUT-Schnittstelle für einen ITP3-Server (z-meic, i-meic) an einen VGA-Monitor.
Ziel dieses Moduls ist es mit einem ATMEGA und minimalem Hardwareaufwand einen VGA-Monitor mit 78 Spalten und 24 Zeilen anzusteuern.
Das wird mit einem (auf 24 MHz übertakteten) ATMEGA328P und einem Schieberegister 74LS165 umgesetzt.
Die Software muss teilweise in Assembler programmiert werden, um innerhalb von 8 Takten den Speicherinhalt an das Schieberegister zu übertragen.
Hier zeigen sich die Vorteile des ITP3-Protokolls gegenüber allen zeitlich determierten Protokollen (UART, I2C, SPI...). Die Übertragung der Daten vom Controller zum VGA-Anschluss darf auf keinen Fall unterbrochen werden, da der VGA-Monitor die Synchonisierung verliert und flackert. Das ITP3-Protokoll wartet so lange bis die Übertragung der Zeile zum VGA-Gerät beendet ist und führt in der Zeilenpause die Übertragung des Protokolls fort.
Zeitweise ist der ATMEGA328P zu 100% vollständig ausgelastet.
 |
TXTVGA3 HEX-Datei: TXTVGA3.zip |
Zur schnellen Installation genügt es, die Intel-Hex-Datei der Firmware des TXTVGA3 (siehe Download) in den ATMEGA328P zu brennen.
Dazu ist ein AVR ISP-Programmer und die Installation der dafür notwendigen Treiber erforderllich.
Als Brennprogramm kann BitBurner von Nick Metcalfe genutzt werden. Unter:
sind der Download-Link und einige Hinweise zum Programm angegeben.

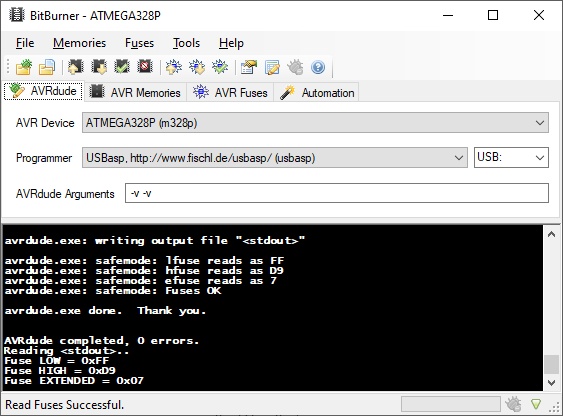

Nach dem Start des Programms BitBurner wird unter dem Reiter AVRdude und dem Auswahlmenü AVR Device der zu programmierende Mikrocontroller ausgewählt. Für das TXTVGA3-Board ist es der ATMEGA328P.
Unter dem Auswahlmenü Programmer wird das Protokoll des aktuell angeschlossenen AVR ISP-Programmer ausgewählt. In diesem Beispiel wurde ein USBasp AVR ISP Programmer genutzt. Der USBasp AVR ISP Programmer nutzt das Protokoll (usbasp).

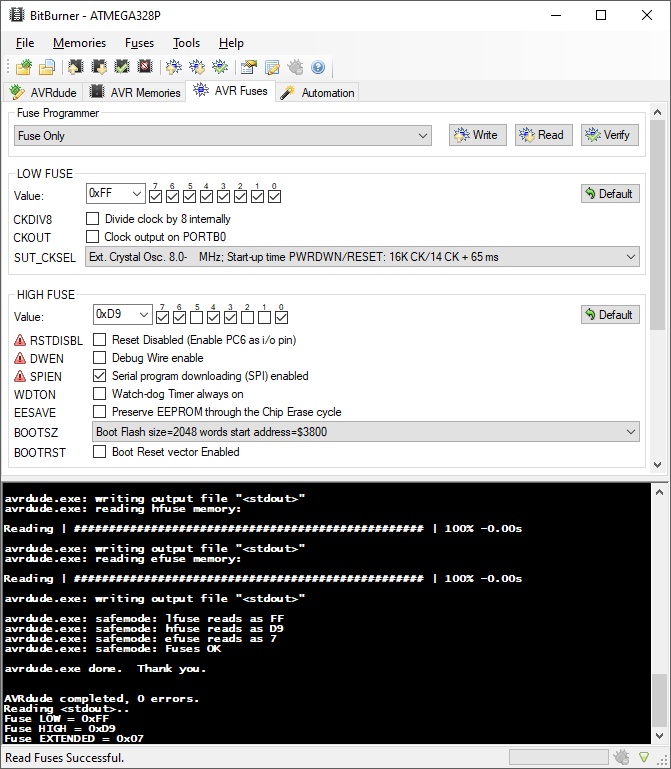

Anschliessend können unter dem Reiter AVR Fuses die Fuses des Mikrocontroller auf dem Zielboard gelesen und neu beschrieben werden.
Für das TXTVGA3-Board müssen die Fuses auf:
Low Fuses: FF
High Fuses: D9
gesetzt werden.

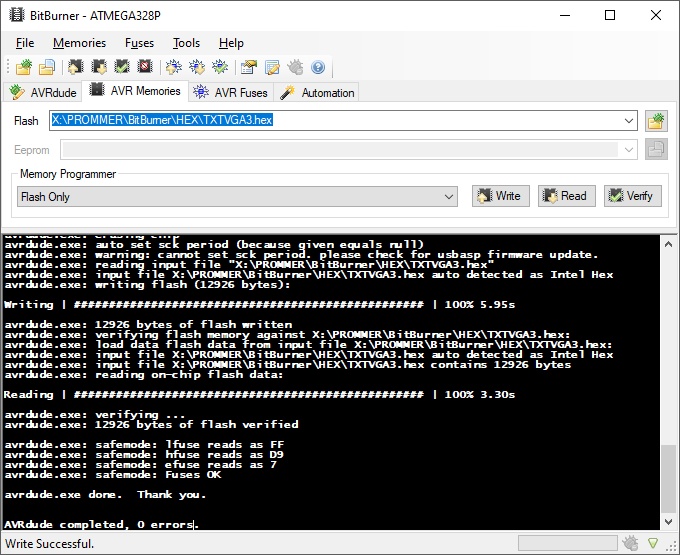

Zum Brennen des Flash-Speichers des Mikrocontrollers wird unter dem Reiter AVR Memories und dem Auswahlmenü Flash der Pfad der Intel-Hex-Datei mit den zu brennenden Daten ausgewählt.
Mit dem Button Write wird der Inhalt der ausgewählten Intel-Hex-Datei in den Flash des Microcontrollers (hier ATMEGA328P) gebrannt.
Alle Meldungen des Programms avrdude werden im Meldefenster unten angezeigt.
|

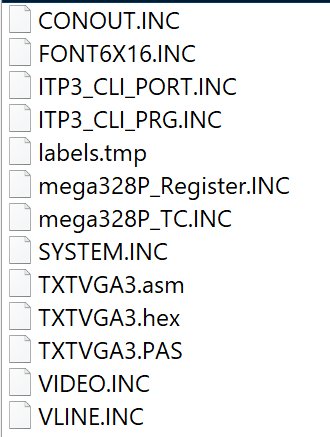

Quelltext TXTVGA3 Version 1.0 vom 14.01.2020 (für RONPAS-Compiler): RONPAS_TXTVGA3.ZIP |
Für die Übersetzung des Quelltextes wird der RONPAS-Compiler benötigt.
Die Fuses des ATMEGA328P müssen wie folgt gesetzt werden:
Low Fuses: FF
High Fuses: D9
|

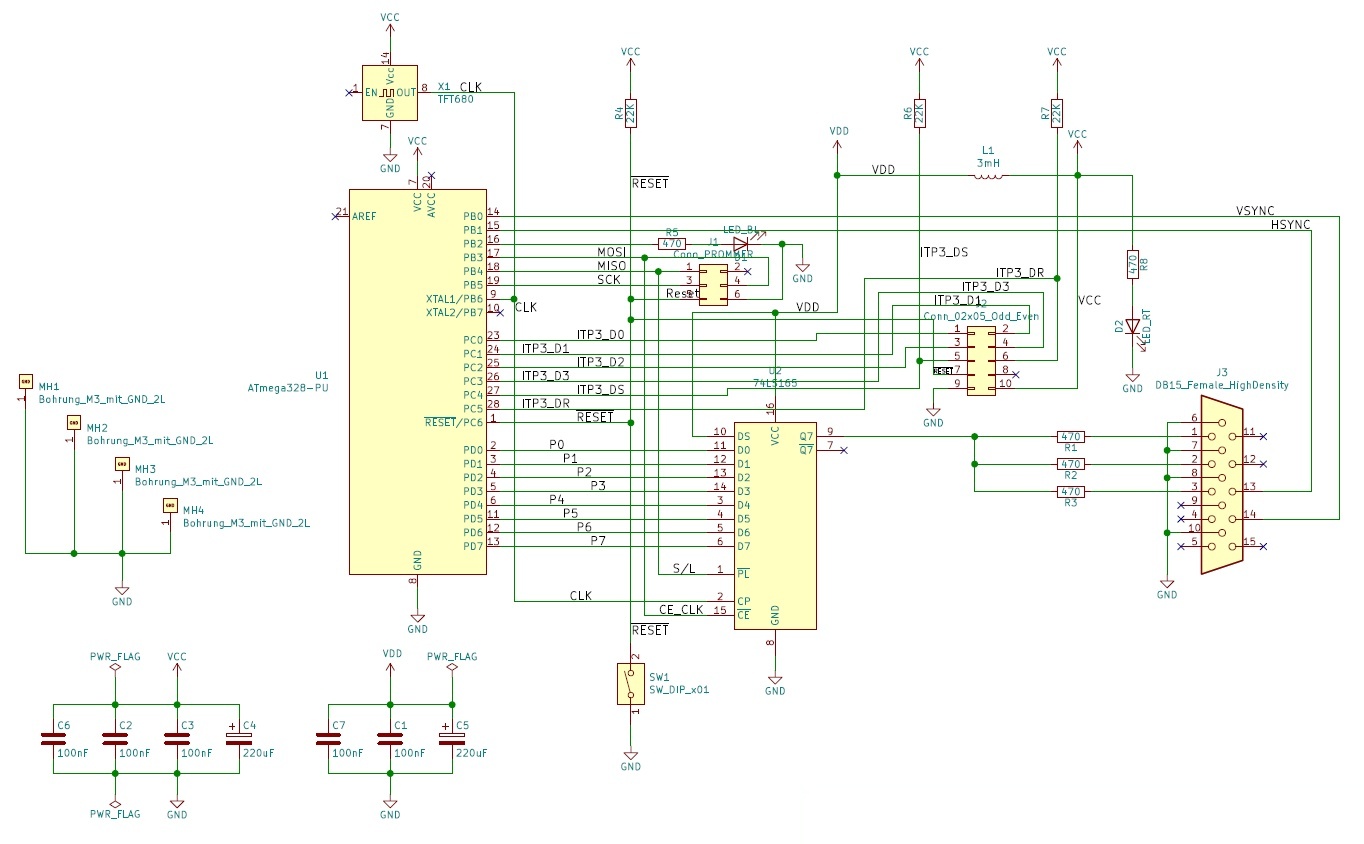

Schaltplan TXTVGA3 als PDF: TXTVGA3.pdf |
|
Schaltplan TXTVGA3 als SVG: TXTVGA3.svg |

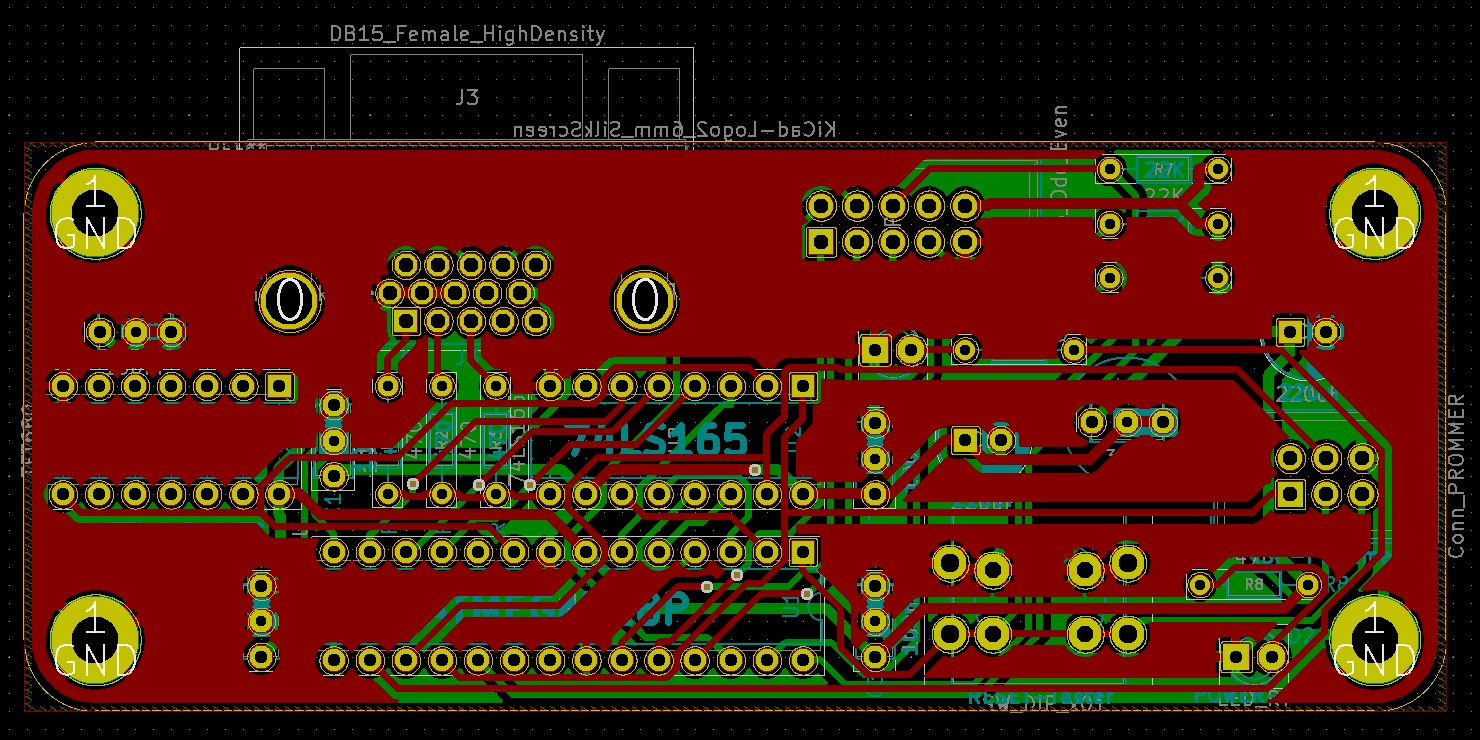

Hier sind alle notwendigen KiCAD-Dateien inklusive der projektspezifischen (meist eigene) Symbole und Footprints.
|
TXTVGA3 KiCad-Dateien: KiCad5_TXTVGA3.zip |

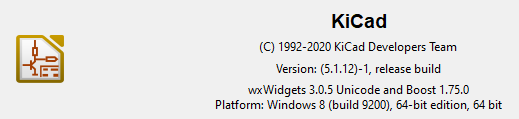

Für die Entwicklung wurde KiCAD Version 5.1.12 genutzt.

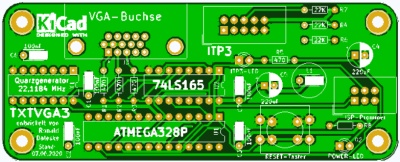

Die hier angegebenen Gerberdateien sind die Originaldateien, mit denen der Prototyp angefertigt wurde.
|
TXTVGA3 Gerber-Dateien, Stand 09.06.2020: TXTVGA3_gerber.zip |
Die Gerberdateien können direkt an einen Leiterplattenfertiger weitergeleitet werden.
Für die Anfertigung des Prototypen wurde jlcpcb.com genutzt (sehr günstig, sehr gute Qualität und schnelle Lieferung (meist um die 10 Tagen nach Bestellung)).
Dieses Modul hat sich über viele Jahre immer weiter entwickelt. Seit der letzten Version TXTVGA2 unter:
TXTVGA2 - VGA-Text-Grafikkarte (68x29 Zeichen)
hat sich wenig verändert. Es wurde nur eine Leiterplatte für dieses ITP3-Modul entwickelt.
Die Hard- und Software des TXTVGA3 wurde über Jahre immer weiter optimiert. Der hier vorgestellte Stand gilt derzeit als abgeschlossen.
